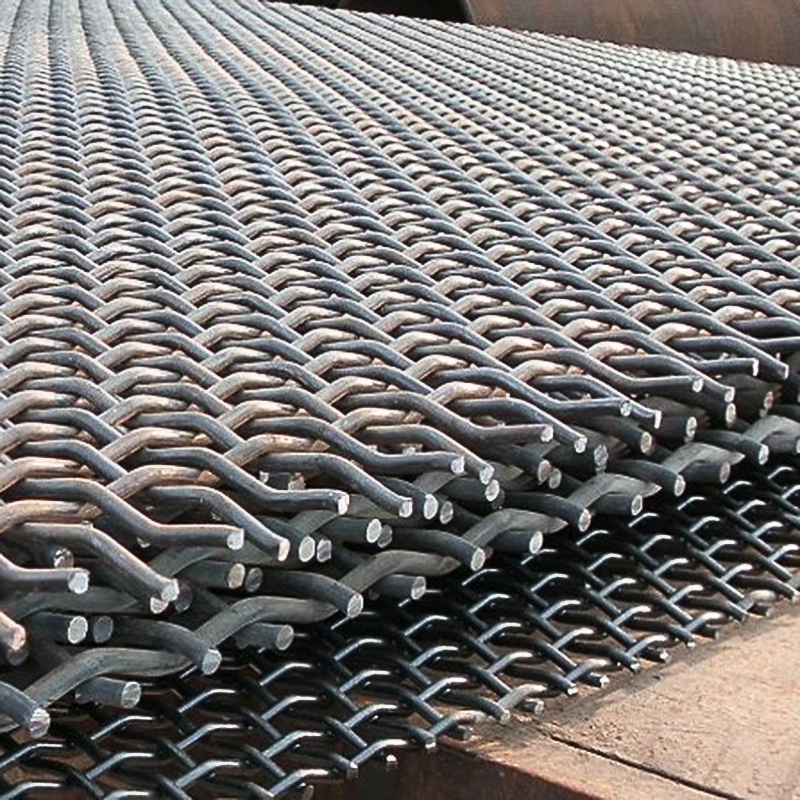

錳鋼篩網選用65錳鋼作為原材料具有以下核（hé）心價值：

1. 高強度：65錳鋼具有較（jiào）高的強度和韌（rèn）性，可以承受較高的（de）壓力和扭矩，適合製造篩網材料。

2. 耐磨性：65錳鋼具有較好（hǎo）的耐（nài）磨性，適合製造耐（nài）磨性較高的篩網材料，可（kě）以長（zhǎng）時間使（shǐ）用而不易磨損。

3. 耐（nài）腐蝕性：65錳（měng）鋼還具有一定的耐腐蝕性，可以在某（mǒu）些特殊環（huán）境下使用（yòng），如化工（gōng）、食品等行業。

4. 易加工性：65錳鋼易於加工成型，可以製作成各種形狀的篩孔（kǒng），滿足不同的使用需求。

綜上（shàng）所述，選用65錳鋼作（zuò）為錳鋼篩網（wǎng）原材料可以提高篩網（wǎng）的強度、耐磨性、耐（nài）腐蝕性和（hé）易加（jiā）工性，從而延長篩網的使用壽命，提高生產效率和產品質量。

附注：65錳鋼力學指標

力（lì）學性（xìng）能

抗拉強度（dù） Rb（MPa）： ≥980

屈服強度 Rs （MPa）： ≥785

伸長率 510（％）：14～21.5

斷麵收縮率Ψ（％）；不小於10

硬度（dù）

熱軋硬度：240～270HB

冷軋軟態硬（yìng）度：190～220HB

冷軋硬態硬度：300～340HB

熱處理硬度：38～60HRC

熱處（chù）理

熱處理及規範

淬火830℃±20℃，油冷，回（huí）火540℃±50℃（特殊（shū）需要時，±30℃）。

臨界點溫度（近似值）Ac1＝726℃，Ac3＝765C，Ar3＝741℃，Ar1=689℃, Ms=270℃。

正火規範：溫度810±10C，空氣冷卻。

淬火、回火規範：淬火（huǒ）溫度830±10℃，油冷卻；回火溫度540℃±10℃，水、油冷卻。
