篩（shāi）網的使用壽命，是個永遠的話題（tí）。作為開采選礦，不管是金屬礦還是非金屬礦，隻要選礦，就要進行篩分篩選，盡管設備多種多（duō）樣，幾乎離不開篩網。特別是振動篩機，篩網更是耗材類（lèi）消耗品。除去外力因素，或者因物（wù）料粒度要（yào）求改變，正常情況（kuàng）下，篩網使用壽命是較為重要衡量因素。作為篩網研發和製造單位，也不停地進行新材料、新工藝的測（cè）試、研究，以提高使用單位（wèi）的綜合效益。那麽材（cái）質的耐磨，就是決定篩網產品使用壽命內在（zài）因素中的關鍵（jiàn）。那麽，怎樣對比各（gè）種材質的耐磨程度、相同材質不同生產廠家的產品的（de）耐磨程度，就需要一種方式來實現。其中阿克隆磨耗測試方（fāng）法就是較（jiào）常用，國際通（tōng）行的（de）方法之一（yī）。

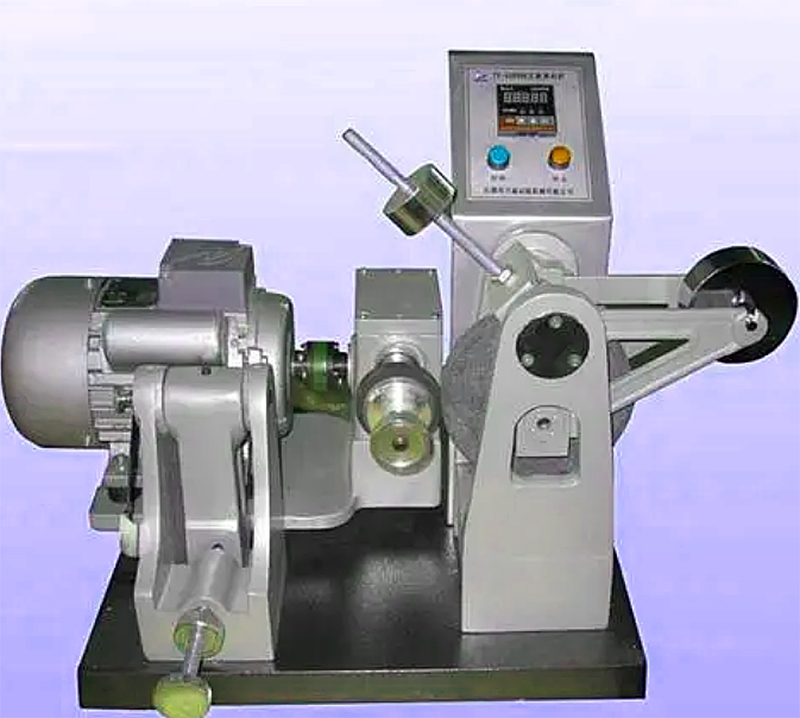

akron阿（ā）克隆磨耗測試（shì）方法

取樣要求：

1.試樣（yàng）寬：12.7±0.2MM,厚度為3.2±0.2MM，長度為膠輪的周長；

2.膠輪直徑為68MM,工作麵厚度為（wéi）12.7MM.

測試要求：

1.膠輪回轉速度為76±2r/min,砂輪回轉速度為34±1r/min；

2.重錘使樣品承受的（de）負荷為26.7N±0.2N;

3.膠輪軸與砂輪（lún）軸之間的夾角為（wéi）15±0.5度；

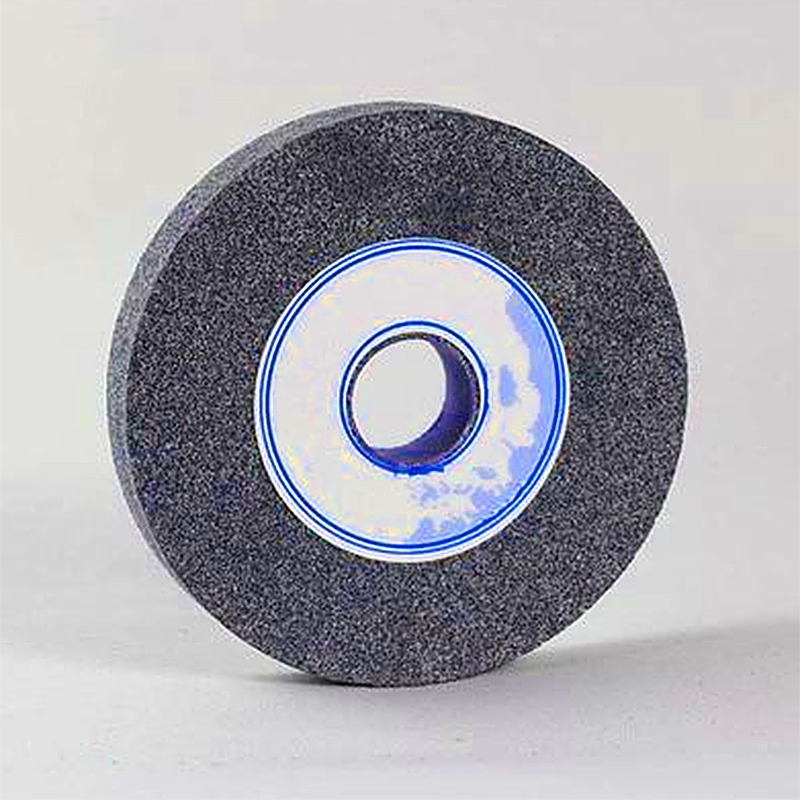

4.試驗用砂（shā）輪的尺寸為直徑150MM，中心孔為32MM，厚度為25MM,磨料為氧化鋁，粒度為36號；

5.預磨時（shí）間為15min;

6.測試時試樣磨3418轉（必須保（bǎo）證樣品磨1.61公裏）。

測試步驟：

1.把樣品裁成寬為12.7±0.2MM,厚度為（wéi）3.2±0.2MM，長度為膠輪的周長，兩麵打磨好，用（yòng）脫水（shuǐ）把樣品粘在膠輪上。粘接時樣品不應（yīng）該受到張力，接頭粘（zhān）接時應該（gāi）平滑過渡，並呈45度角對接（jiē）；

2.粘接後樣品應在實驗室環境中停放8小時以上；

3.把粘好的樣（yàng）品固定在（zài）膠輪軸上，啟動試驗機開始預磨試驗；

4.預（yù）磨15分鍾取下，有刷（shuā）子刷幹淨膠屑，用電（diàn）子天平稱其重量（liàng）M1（到0.001g）；

5.把稱好的樣品固（gù）定在（zài）膠（jiāo）輪軸上，設定試驗次數為3418轉，清零，並啟動電機，開始正式試驗；

6.待試驗次數到達後（hòu），取下樣品（pǐn），有刷子刷幹淨膠屑，用電子天平稱其重量M2（到0.001g）；

7.用（yòng）比重天平稱取樣品的（de）比重；

8.依公式計算出樣品的（de）阿克隆耐磨值。

注意事項：

使用頻率（lǜ）比較高（gāo）時，每3個月校正一次，一般每半（bàn）年校正一次。

結果判定：

磨（mó）耗（hào）體積(cm3)=(M1-M2)/樣品比重（g/cm3)
